Всичко, което произвеждаме

Everything we manufacture

Пълен асортимент от метални изделия, детайли за конвейерни линии и механизирани услуги.

A full range of metal products, conveyor line parts, and mechanised services.

Пълни технически спецификации

Full technical specifications

Инженеринг & каталог на ролки и ролконосачи

Engineering & Roller / Idler Catalog

По-долу можете да разгледате пълните технически размери на сертифицираните от нас ролки и компоненти директно от продуктовия ни каталог. Кликнете върху всяка схема, за да я видите в цял размер.

Below you can examine the full physical dimensions of our certified rollers and components straight from our official catalog. Click any diagram to view it full-size.

80+ модела в каталога 80+ catalog models 4 технически диаграми 4 technical diagrams PDF за изтегляне Downloadable PDF

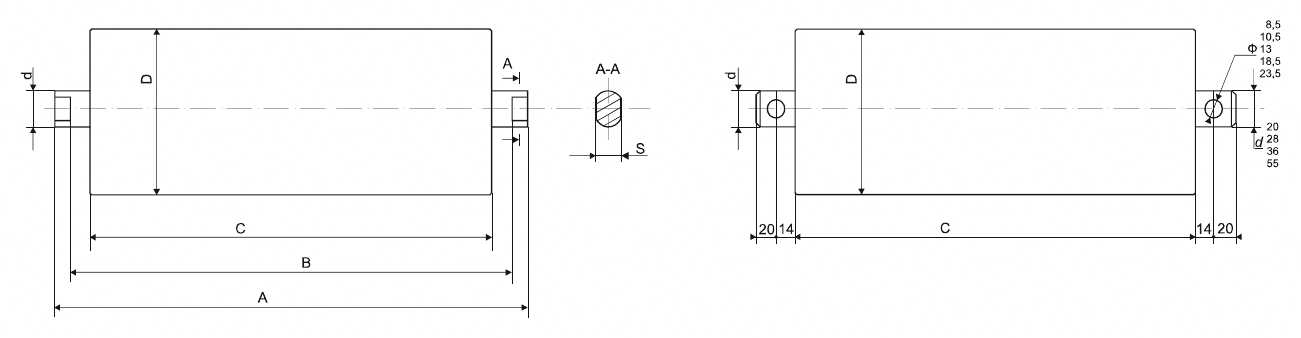

Технически чертеж на стандартна транспортна ролка с означения d, S, D, A, B, C

Схема на ролката с обозначените размери, отговарящи на колоните в таблицата по-долу.

Roller diagram with labeled dimensions matching the table columns below.

№	Лента (mm)Belt (mm)	d (mm)	S (mm)	D (mm)	A (mm)	B (mm)	C (mm)	ЛагерBearing
1	400	20	12	89	188	168	160	6004/6204
2	400	20	12	89	528	508	500	6004/6204
3	500	20	12	89	228	208	200	6004/6204
4	500	20	12	89	628	608	600	6004/6204
5	650	20	14	108	278	258	250	6004/6204
6	650	20	14	108	778	758	750	6004/6204
7	650	20	14	114	278	258	250	6004/6204
8	650	20	14	114	778	758	750	6004/6204
9	650	25	14	108	278	258-1	250	6205/6305
10	650	25	14	108	778	758-1	750	6205/6305
11	650	25	14	114	278	258-1	250	6205/6305
12	650	25	14	114	778	758-1	750	6205/6305
13	800	20	14	108	343	323	315	6004/6204
14	800	20	14	108	978	958	950	6004/6204
15	800	20	14	114	343	323	315	6004/6204
16	800	20	14	114	978	958	950	6004/6204
17	800	25	14	108	343	323-1	315	6205/6305..
18	800	25	14	108	978	958-1	950	6205/6305..
19	800	25	14	114	343	323-1	315	6205/6305..
20	800	25	14	114	978	958-1	950	6205/6305..
21	1000	25	14	133	408	388	380	6205/6305..
22	1000	25	14	133	1178	1158	1150	6205/6305..
23	1000	25	14	133	408	388-1	380	6205/6305..
24	1000	25	14	133	1178	1158-1	1150	6205/6305..
25	1000	30	22	159	412	388	380	6205/6305..
26	1000	30	22	159	1182	1158	1150	6205/6305..
27	1200	25	14	133	493	473	465	6205/6305..
28	1200	25	14	133	1448	1408	1400	6205/6305..
29	1200	25	14	133	493	473-1	465	6205/6305..
30	1200	25	14	133	1448	1408-1	1400	6205/6305..
31	1200	30	22	159	562	538	530	6205/6305..
32	1200	30	22	159	1432	1408	1400	6205/6305..
33	1400	25	18	133	1640	1610	1600	6205/6305..
34	1400	25	18	133	832	810	800	6205/6305..
35	1400	30	22	159	562	538	530	6205/6305..
36	1400	30	22	159	1632	1608	1600	6205/6305..
37	1600	25	18	133	932	910	910	6205/6305..
38	1600	25	18	133	1832	1810	1800	6205/6305..
39	1600	30	22	159	632	608	600	6205/6305..
40	1600	30	22	159	1832	1808	1800	6205/6305..
41	1600	52	32	219	932	808	800	6308/6310..
42	1600	52	32	219	1832	1808	1800	6308/6310..
43	1800	30	22	133	1032	1010	1000	6205/6305..
44	1800	30	22	133	2032	2010	2000	6205/6305..
45	1800	30	22	159	1032	1008	1000	6205/6305..
46	1800	30	22	159	2032	2008	2000	6205/6305..
47	2000	36	22	133	1132	1110	1100	6205/6305..
48	2000	36	22	133	2232	2210	2200	6205/6305..
49	2000	36	22	159	782	758	750	6308/6310..
50	2000	36	22	159	2232	2208	2200	6308/6310..
51	2200	44	32	159	832	808	800	6308/6310..
52	2400	52	32	194	932	908	900	6308/6310..
53	2400	52	32	194	1432	1408	1400	6308/6310..

Основна продукция

Core products

Индустриални транспортни системи и компоненти

Industrial Conveyor Systems & Components

Проектиране, изработка, ремонт и поддръжка на конвейери, елеватори и пълна гама резервни части за тях.

Design, manufacturing, repair, and maintenance of conveyors, elevators, and a full range of spare parts.

Производство и ремонт на конвейери

Manufacturing & Repair of Conveyors

Цялостно изработване и техническо обслужване на конвейери и гумено-лентови транспортьори.

Comprehensive fabrication and maintenance of conveyors and rubber belt conveyor systems.

Ролки за ГТЛ — метални

Conveyor Rollers — Metal

Ролки за гумено-лентови транспортьори (стандартни и с нов оптимизиран дизайн).

Rollers for rubber belt conveyors (standard and newly optimized designs).

Ролки за ГТЛ — гумирани

Conveyor Rollers — Rubber-coated

Гумирани ролки за транспортьори (стандартно изпълнение и с нов дизайн).

Rubber-coated rollers for conveyors (standard and newly optimized designs).

Задвижващи и опъващи барабани

Drive & Take-up Pulleys

Изработка на задвижващи и опъващи барабани за оптимално сцепление и задвижване на лентата.

Manufacturing of drive and take-up pulleys for optimal belt traction and tensioning.

Опъвателни станции

Take-up Stations

Проектиране и изработка на механични устройства и станции за прецизно опъване на транспортната лента.

Design and manufacture of mechanical tensioning systems for accurate belt control.

Ролконосачи

Idler Frames

Стандартни ролконосачи, центриращи ролконосачи, антиударни платформи и приемни бункери.

Standard idler frames, self-aligning idlers, impact cradles, and receiving hoppers.

Чистачи за транспортни ленти

Conveyor Belt Cleaners

Специализирани системи за почистване и отстраняване на остатъчен материал от гумената лента.

Specialized belt scraping and cleaning systems to remove residual materials.

Нестандартни оси и валове

Custom Axles & Shafts

Стругова и фрезова обработка на оси, задвижващи и предавателни валове по чертеж на клиента.

Turning and milling of mechanical axles and drive shafts to client specifications.

Сита и решетки

Screens & Grates

Изработка на индустриални сита, пресяващи решетки и метални елементи за тях.

Manufacturing of industrial screens, grading grates, and components for screening systems.

Елеватори и кофички за тях

Bucket Elevators & Buckets

Цялостно изработване на вертикални кофични елеватори и високоякостни кофички за тях.

Full manufacturing of vertical bucket elevators and heavy-duty elevator buckets.

Шнекови транспортьори

Screw Conveyors (Augers)

Проектиране и изработка на шнекове за ефективно преместване на насипни и зърнести товари.

Design and production of screw conveyors for efficient handling of bulk and granular materials.

Елементи за конвейери

Conveyor System Components

Изработка на всички елементи и метални конструкции за конвейери (с изключение на самата гумена лента).

Fabrication of all structural metal elements and hardware for conveyors (excluding the rubber belt itself).

Забележка: Всички наши изделия се отличават със своята конкурентност, нестандартни решения и лесна ремонтно пригодност. Предлагаме ролки в три серии — Серия 01, Серия 02 и Серия 03 (с диаметри 15/30/45 mm). Пълните технически размери ще намерите в инженеринговия каталог по-долу.

Note: All our products stand out for their competitive edge, custom-tailored solutions, and ease of maintenance. We offer rollers in three series — Series 01, Series 02, and Series 03 (with diameters of 15/30/45 mm). Full technical dimensions are available in the engineering catalog below.

Метална обработка

Metal fabrication

Конструкции, изделия и монтаж

Structures, products & installation

Произвеждаме и монтираме разнообразни метални конструкции, огради, инвентар и специализирани изделия по поръчка.

We manufacture and install a wide range of metal structures, fences, inventory, and specialised products to order.

Конструктивни елементи

Structural elements

Метални конструктивни елементи за сгради и промишлени съоръжения — по чертеж или образец.

Metal structural elements for buildings and industrial facilities — from drawings or samples.

Заварени конструкции

Welded structures

Заваряване и изработка на конструкции по документация на клиента — MIG/MAG и електродъгово заваряване.

Welding and fabrication of structures to client documentation — MIG/MAG and arc welding.

Механична обработка

Mechanical processing

Стругова, фрезова и пробивна обработка на метални детайли с висока точност.

Lathe, milling, and drilling of metal parts to high precision.

Огради и портални врати

Fences & Gates

Изработка и монтаж на метални огради, порти и ограждения по индивидуален проект.

Manufacturing and installation of metal fences, gates, and enclosures to individual designs.

Стопански инвентар

Farm & utility equipment

Изработка на метален стопански инвентар и земеделски приспособления по поръчка.

Manufacturing of metal farm inventory and agricultural implements to order.

Поръчково производство

Custom manufacturing

Всякакви метални изделия по ваши размери и чертежи — единично и серийно производство.

Any metal products to your dimensions and drawings — one-off or full serial production runs.

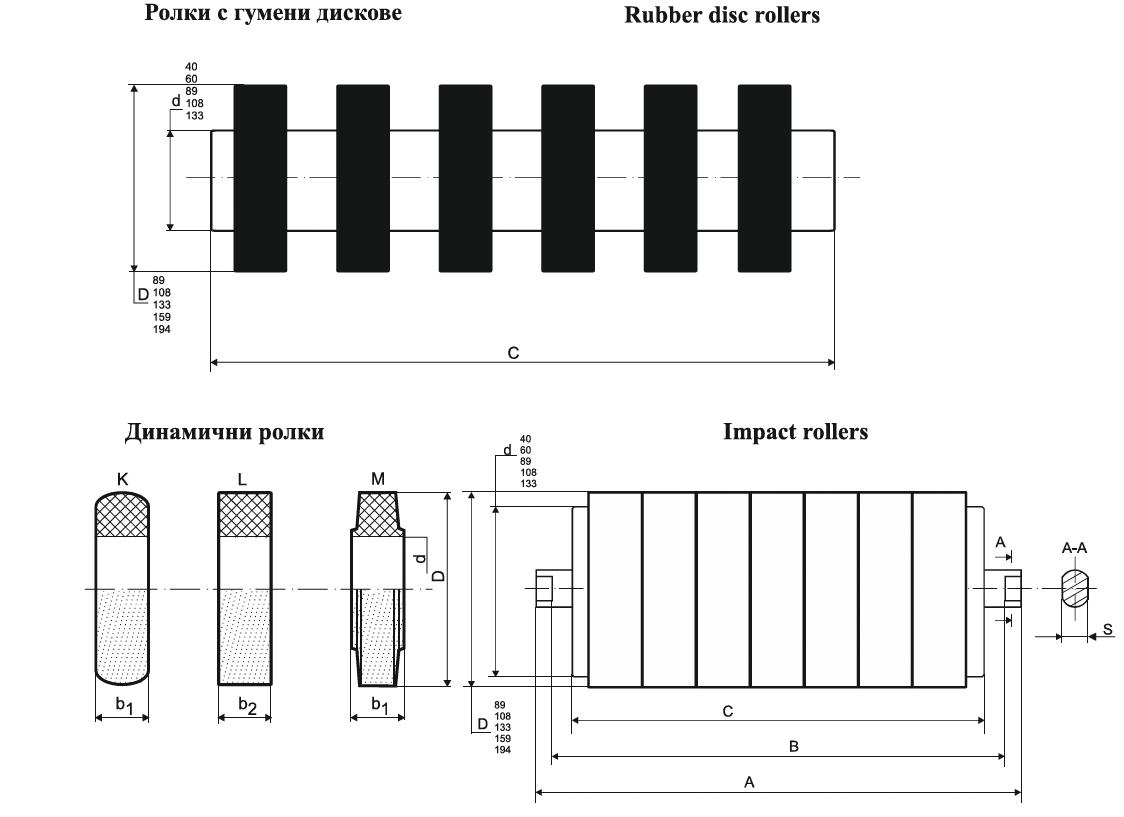

№	ø d (mm)	ø D (mm)	Тип / ОзначениеType / Spec
54	25	89	Type K
55	25	108	Type K / L (b1/b2: 40)
56	25	133	Type L (b1/b2: 40) / Type M (b1/b2: 37)
57	30	133	Type K (b1/b2: 40)
58	30	159	Type K / L / M (b1/b2: 50)
59	35	159	Type K (b1/b2: 50)
60	35	194	Type K / L / M (b1/b2: 50)
61	40	194	Type K / L / M (b1/b2: 50)
62	40	219	Type L / Type M (b1/b2: 50)
63	45	219	Type K (b1/b2: 50)
64	45	250	Standard Type
65	50	250	Type K (b1/b2: 160)

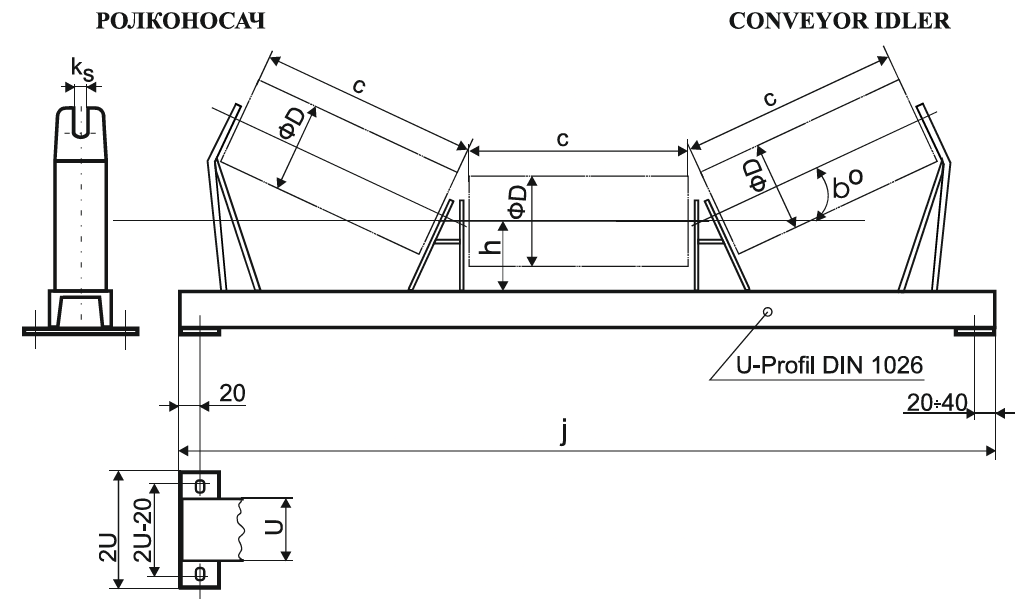

№	Лента (mm)Belt (mm)	β (°)	j (mm)	C (mm)	D (mm)	h (mm)	U-ПрофилU-Profile
66	300	15°	590	200	63	81	U70
67	400	15°	700	250	63	81	U70
68	500-A	15°	800	315	89	81	U70
69	500-B	30°-40°	800	200	89	75	U70
70	650-A	25°	950	250	89	75	U70
71	650-B	30°-40°	950	250	89	75	U80
72	800-A	25°	1150	315	108	75	U80
73	800-B	30°-40°	1150	315	89	75	U80
74	1000-A	25°	1350	380	108	75	U100
75	1000-B	30°-40°	1350	380	133	75	U100
76	1200-A	25°	1600	465	108	75	U100
77	1200-B	30°-40°	1600	465	133	75	U120
78	1400	30°	1800	530	159	100	U140
79	1600	30°	2100	600	159	100	U140
80	1800	30°	2260	670	194	130	U160
81	2000	30°	2500	750	194	130	U180
